P-120B耙斗裝巖機產品介紹

P-120B耙斗裝巖機具有效率高、結構緊湊、應用范圍廣等特點。用于巷道掘進中配合礦車進行裝巖。不僅可以在30°以下上山、下山巷道裝巖，還可以進行掘進工序的平行作業，提高掘進速度，是實現巷道掘進機械化的主要機械設備之一。

P-120B耙斗裝巖機特點及原理

P-120B耙斗裝巖機是通過絞車的兩個滾筒分別牽引主繩、繩尾使耙斗作往復運動把巖石扒進料槽,自料槽卸料口卸入礦車或箕斗而實現裝巖作業。本機器主要由固定楔、尾輪、耙斗、臺車、絞車、操縱機構、導向輪、料槽(進料槽、中間槽、卸料槽)以及電氣部分等組成。

P-120B耙斗裝巖機技術參數

耙斗容積m3 ：1.20

耙斗容積（m3）：1.2；

技術生存率（m3/h）：120-180；

軌距：600∣900∣1500；

主機牽引力：37.0-55.0；

鋼絲繩直徑：37.0-55.0；

電動機功率（KW）：55；

電動機工作電壓（V）：380/660；

外形尺寸（不包括擋板）：長：10550，寬：2250，高：2870。

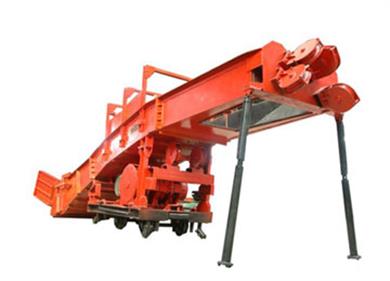

P-120B耙斗裝巖機圖片
