液壓切頂支柱參數

額定工作阻力kn 784
額定工 作液壓一級缸mpa 25
二級缸39
泵站壓力kn 19.6
初撐力一級缸kn 617
二級缸392
最大高度mm 1000 1201 1399
最小高度mm 552 619 685
工作行程一級缸mm 228 295 361
二級缸220 287 353
適應采高m 0.65-1.0 0.75-1.2 0.8-1.4
底座面積cm2 66*50=3300
對底板比壓mpa 2.37
對頂板比壓mpa頂蓋直徑mm/比壓?320/9.97?250/15.97
適應采面傾角度<15
沿放頂線每米支撐kn 523
工作介質含5%m-10或mdt
乳化油的乳化液
重量kg 289.4 307.4 325.4

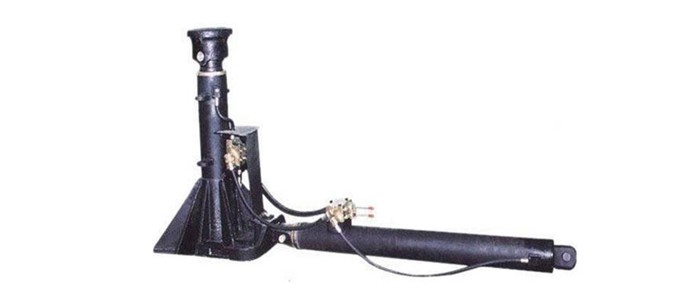

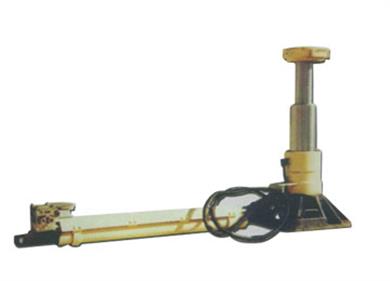

液壓切頂支柱實物圖

 因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
