一、適用范圍

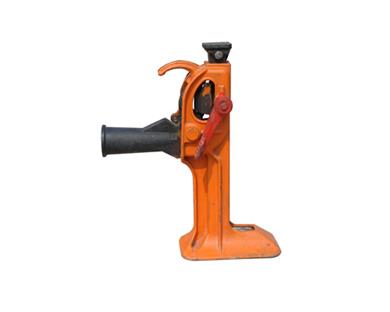

    SCQ-200型齒條式起道機，適用于修建鐵路時升降軌排、橋梁或其它重物；也適用于工礦企業、運輸、港口碼頭等企業運、安裝、調整設備及吊裝、搬運各種重物作起工具。
本機結構簡單，起重可靠、操作簡單、維修、保養方便。起重升程大，提升（起重）速度快，起道工作效率高。

二、主要技術參數

1、額定頂舉力：                    200kN
2、額定鉤舉力：                    78kN
3、起重升程：                      ≥270mm
4、起道效率：                      127mm/次
5、初始高度：                      50mm
6、杠桿（撬棍）長度（用戶自備）：       1.5m
7、滿載時起重最大操作力：          1920N
8、外型尺寸：（長×寬×高 ）        420×165×522mm
9、機重：                          ≤25kg

三、基本結構與工作原理

本機俗稱“單扣”式起道機，即搖桿4下壓時，齒條7才上升1齒。搖桿上抬時為空載，輕輕往上拉便可，齒條不上升。
1機架、2軸承蓋、3插銷、4搖桿、5制動齒板、6頂蓋、7齒條、8名牌、9彈簧、10彈簧軸、11起動齒板、
四、使用方法
起道（提升）操作——將機立放使齒條鉤舌部分置于鋼軌或重物下，把撬棍插入搖桿4孔內，用力上下擺動撬棍即可把軌排或重物逐齒提升至所需高度。
快降（卸載）操作——將撬棍向上抬起，使搖桿往上擺一定角度，起動齒板11頂面即脫離齒條7齒面，把起動齒板11往后拉使其齒插入制動齒板5尾部三角槽內，再下按壓撬棍，即實現快降（卸載）。
慢降操作——當起重后需要降低一、兩齒的高度時，其操作為：將撬棍帶動搖降4往下壓，使制動齒板5脫離齒條7不負載，往后拉開制動齒板6，慢慢放松撬棍使齒條7下架一齒，然后放松制動齒板5使其齒入齒條7上一齒，放松撬棍使制動齒板受力，此時起動齒板不受力，再輕輕抬起撬棍，拉開起動齒板11使其齒尖 入齒條7上一齒。這樣，就完成了起重物下降一齒高度的操作。以此類推，即了實現逐齒慢降。

五、使用注意事項

1、起道機上道作業前，應檢查有否故障或損壞，空載操作是否靈活。
2、撬棍建議用鋼管制作，其尺寸為外徑φ40～48mm，壁厚4～5mm，長度1.5m，一端略有錐度。
3、慢降時，操作者要站在撬棍的一側，扳動齒板時手不要伸行太近，以防擦傷。
4、起道作業遇到緊急情況時，應即快降操作，并撤出起道機。

六、排降故障與維修

1、起道機升降不靈活時，應檢查各轉動或滑動部位有否有銹蝕或贓物， 如有，應清除干凈、并加上潤滑油潤滑。
2、升降操作時，如齒板“吃牙”不正常，應檢查彈簧9有否跳出（未壓住齒板），發現跳出，應使其復位；如彈簧疲勞彈力不夠或損壞，應更換彈簧9。
3、如齒板側面的拉手碰斷，可焊接。
4、機架1頂部方口前面如磨損嚴重而影響起重作業時，應更換機架。
5、長期使用后，齒條7制動齒板5和起動齒板11齒部磨損嚴重而影響使用時，應更換。

七、保養

1、起道機久置未用，使用前檢查各轉動、滑動部位有否銹蝕，空載操作是否正常，否則，應除銹、加潤滑油。
2、應避免丟甩，以免碰壞零部件。
3、使用后，如粘有泥沙，臟物應清除干凈；應妥善置放保管，并在轉動部位適量加機油潤滑，不要置放露天淋雨。
