通過探頭發射10kHz至70kHz的超聲波，超聲波遇到被測介質后反射回來被探頭重新接收。超聲波以聲波速度傳播，從聲波發出到反射接收的時間與探頭到被測介質表面的距離成正比。德國進口VEGASON系列傳感器采用最新的微處理技術和獨一無二的ECHOFOX軟件可以準確分析出物位回波，排除虛假反射并精確計算出探頭到被測介質表面的距離。一體式的溫度探頭可以測量容器內的溫度，并對溫度造成的測量誤差進行補償。通過設定輸入容器的高度尺寸，可以將上空距離值轉換成與物位成正比的信號。VEGASON系列傳感器無需進行空倉和滿倉調試和設置。

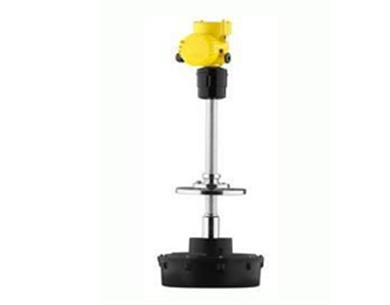

　　德國超聲波傳感器VEGASON61、62、63、64、65、66適于測量液體介質和固體介質。這幾種液位計/料位計/物位計的區別在于：測量范圍、探頭的形式和過程連接。通過不同的發射頻率，最大測量范圍可以從5米至70米。探頭和過程連接采用穩定的材料，可以測量腐蝕性介質。對于VEGASON63還可以選用一個非常實用方便的龍門框來調節傳感器的方向。VEGASON64、65、66可以通過萬向節安裝對準介質表面。

對于VEGASON64～66可以有四種不同的安裝類型：　

    　A型：一體式，法蘭型

　　B型：一體式，安裝萬向節
　　C型：分體式，安裝萬向節
　　D型：分體式，螺紋安裝
　　混合介質或更換介質對于測量結果都沒有影響。也不需要重新調試物位儀表。
　　由于采用非接觸式測量，VEGASON的超聲波液位儀/料位儀安裝、維護保養非常簡單。
適用范圍    固體（液體）介質位置測量
測量距離    液體：1～25米、 固體：1～15米
測量精度    ±10毫米
工作環境溫度    －40～80℃
工作環境壓力    －0.2～1.5bar  (-20～150 kPa)

■選型指引

________________________________________
                                        安全認證：
    XX    ┄    ┄    ┄    ┄    ┄    ┄    ┄    ┄    無防爆要求
    GX    ┄    ┄    ┄    ┄    ┄    ┄    ┄    ┄    ATEX II 1/2 D IP66 T
    │                                    版本/工作溫度：
    │    A    ┄    ┄    ┄    ┄    ┄    ┄    ┄    法蘭安裝(Version A) /-40～80°C
    │    B    ┄    ┄    ┄    ┄    ┄    ┄    ┄    萬向節安裝(Version B) /-40～80°C
    │    C    ┄    ┄    ┄    ┄    ┄    ┄    ┄    分體式萬向節安裝(Version C) /-40～80°C
    │    D    ┄    ┄    ┄    ┄    ┄    ┄    ┄    分體式螺口安裝(Version D) /-40～80°C
    │    │                                安裝連接/材料：
    │    │    GS    ┄    ┄    ┄    ┄    ┄    ┄    螺口 G1A / 電鍍鋼
    │    │    AS    ┄    ┄    ┄    ┄    ┄    ┄    萬向節法蘭 DN50/2" / 電鍍鋼
    │    │    BS    ┄    ┄    ┄    ┄    ┄    ┄    萬向節法蘭 DN80/3" / 電鍍鋼
    │    │    EA    ┄    ┄    ┄    ┄    ┄    ┄    法蘭 DN200 / 鋁
    │    │    EP    ┄    ┄    ┄    ┄    ┄    ┄    法蘭 DN200 / PP
    │    │    LA    ┄    ┄    ┄    ┄    ┄    ┄    法蘭 8" / 鋁
    │    │    LP    ┄    ┄    ┄    ┄    ┄    ┄    法蘭 8" / PP
    │    │    │                            輸出接口：
    │    │    │    V    ┄    ┄    ┄    ┄    ┄    四線制，4～20mA/HART
    │    │    │    P    ┄    ┄    ┄    ┄    ┄    Profibus PA
    │    │    │    F    ┄    ┄    ┄    ┄    ┄    Foundation Fieldbus
    │    │    │    │                        外殼/防護等級：
    │    │    │    │    D    ┄    ┄    ┄    ┄    鋁殼雙室 / IP66/IP67
    │    │    │    │    │                    線纜接口/接頭：
    │    │    │    │    │    M    ┄    ┄    ┄    M20x1.5 /無
    │    │    │    │    │    N    ┄    ┄    ┄    1/2NPT /無
    │    │    │    │    │    │                顯示調試模塊(PLICSCOM)：
    │    │    │    │    │    │    X    ┄    ┄    無
    │    │    │    │    │    │    A    ┄    ┄    頂部安裝
    │    │    │    │    │    │    │            附加設備：
    │    │    │    │    │    │    │    X    ┄    無
    │    │    │    │    │    │    │    │
    ↓    ↓    ↓    ↓    ↓    ↓    ↓    ↓
SN64.    ##    #    ##    #    #    #    #    #        ：選定型號
