一、概述

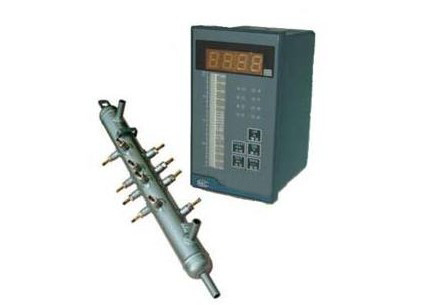

    UDZ-01S、-02S、03S型雙色電接點液位計采用紅綠兩組發光管在顯示中模擬水(綠)與汽(紅)，明顯指示水位在容器中的位置，其中01S型為中低壓液位計、02S型為高壓液位計、03S型為超高壓液位計。整套儀表由一次測量筒和二次儀表組成。
    雙色電接點液位計突出的優點是能適應鍋爐變參數運行，在鍋爐啟停等變參數運行工況下。儀表均能在控制室內準確地顯示水位。由于它的水位容器截面積較大、水柱的溫降所引起的冷卻誤差遠比云母(玻璃)水位計小。電接點液位計的水容器離汽鼓很近、電接點至二次儀表又全是電信號傳送，故本儀表不僅時延小，而且無機械傳動所產生的變差和刻度誤差，不需要進行誤差計算和調整。不需要復雜的校驗裝置，使儀表檢修、校驗大為簡化，電接點液位計構造簡單、體積小，并省去了笨重的差壓計、傳壓導管和閥門，減少了金屬消耗量、減輕了工人的檢修勞動強度。
    雙色電接點液位計具有工作原理和結構簡單、造價低、顯示直觀、運行可靠、判斷和排除故障方便、維修量小等優點。
    03型測量筒根據30萬kW以上電力機組工況超高壓力和臨界要求，對整體密封件能，結構強度等要求更高，因此本結構選擇合理的材質，改變了傳統的結構，提高了運行中的安全系數。同時新的結構給安裝和維修帶來很大方便。
    本儀表主要用于監視鍋爐汽包水位、高壓加熱器、低壓加熱器、除氧器、蒸發器、凝氣器。直流鍋爐啟動分離器和雙水內冷發電機水箱等水位測量和其它導電液體的液位測量，但不適用于易燃易爆介質。
    目前我公司生產的雙色電接點液位計的接點是以超純氧化鋁瓷管作絕緣于的，一次測量簡共有幾個接點，二次儀表就有幾個顯示點。另外二次議表還具有越限報警、滿水、缺水保護等性能。
    本儀表顯示器件采用5×5平面型發光二級管新產品，具有壽命長、功耗小、光通量大、顯示明亮等特點。本公司所產儀表的電子元件經過嚴格的工藝篩選，在正常使用條件下一年內如有質量問題，包退、包修、包換。

二、主要技術性能

報警觸點容量：220VAC 3A
保護觸點容量：220VAC 3A
水阻要求： 01S型 ≤50KQ
02S型≤100kQ
03S型≤120kQ
消耗功率：約8VA(接點全導通時)
工作電壓：220VAC 10％
工作時間：連續
外形尺寸：160×80×410mm
重量： 約3.3kg
信號線長度：≤200m
使用環境：溫度為 -10℃～+50℃、相對濕度不大于85％、不含腐蝕性氣體的室內。
